Момент первого включения нового оборудования после его установки на трубопровод является самым ответственным этапом ввода объекта в эксплуатацию. От точности калибровки внутренних механизмов управления зависит, сможет ли арматура полностью перекрыть поток без протечек и, что еще важнее, остановится ли двигатель до того, как механические напряжения разрушат шток или седло клапана. Этот процесс требует внимательности, наличия специализированного инструмента и четкого понимания кинематики конкретного типа запорного устройства.

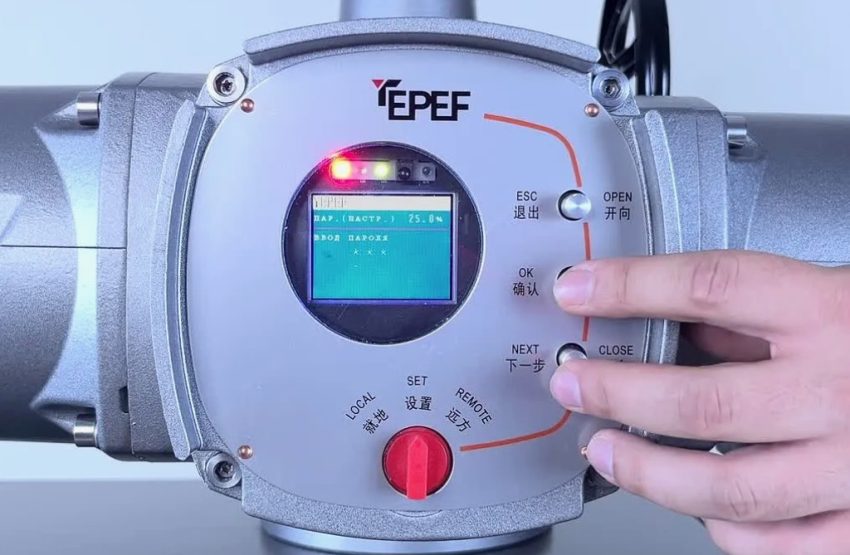

Настройка начинается с ручного перевода арматуры в среднее положение для снятия механических напряжений. Затем, используя ручной маховик, оператор медленно закрывает задвижку до момента плотного прилегания затвора к седлам. В этот момент фиксируется положение индикаторного диска и производится регулировка кулачков концевых выключателей закрытия. Аналогичная процедура выполняется для положения «Открыто». Современные многооборотные электроприводы оснащены удобными шкалами и фиксаторами, позволяющими выполнить эту юстировку с высокой точностью, но финальная проверка всегда должна проводиться под напряжением в импульсном режиме.
| Параметр настройки | Цель регулировки |
|---|---|
| Концевой выключатель «Закрыто» | Остановка двигателя в момент достижения полной герметичности затвора |
| Концевой выключатель «Открыто» | Предотвращение выхода штока за пределы рабочей зоны и повреждения резьбы |
| Моментный выключатель | Аварийная остановка при заклинивании, настройка с запасом 10-15% от номинала |
| Индикация положения | Визуальное соответствие указателя на корпусе реальному положению арматуры |
Например, при пусконаладке на тепловой сети неправильная установка кулачка концевого выключателя привела к тому, что привод продолжал давить на уже закрытую задвижку. Сработала моментная защита, но из-за завышенного порога срабатывания произошло выдавливание уплотнительного кольца, что потребовало замены всей арматуры.
«Настройка выключателей это искусство баланса: слишком рано остановленный привод оставит течь, а слишком поздно сработавший сломает механику».
После механической юстировки обязательно проводится серия тестовых циклов «Открыть-Закрыть» под наблюдением инженера. Измеряется потребляемый ток в крайних положениях для подтверждения корректности работы моментной защиты. Если вы сомневаетесь в своих силах, рекомендуется воспользоваться услугой шеф-монтажа, которую предоставляет любой ответственный электроприводы производитель, чтобы гарантировать правильность всех настроек и сохранение заводской гарантии.
Квалифицированная первичная пусконаладка с ювелирной точностью настройки всех защитных и управляющих выключателей является фундаментом безопасной, герметичной и долговечной работы всего арматурного узла.
