Задвижки – это незаменимые элементы трубопроводной арматуры, обеспечивающие герметичное перекрытие потока рабочей среды. Их надежная работа критична во многих отраслях, от водоснабжения до нефтегазовой промышленности. Однако, понимание принципа работы задвижки часто осложняется незнанием отдельных ее компонентов. В этой статье мы подробно разберем один из таких важных элементов – патрубок задвижки, рассмотрим его функции и конструктивные особенности.
Что такое патрубок задвижки?
Патрубок задвижки – это трубчатая деталь, являющаяся неотъемлемой частью корпуса задвижки. Он представляет собой цилиндрический элемент, предназначенный для соединения задвижки с трубопроводом. По сути, патрубок служит переходником, обеспечивающим герметичное и надежное соединение между задвижкой и трубами различного диаметра. Его конструкция может варьироваться в зависимости от типа задвижки, материала изготовления и условий эксплуатации.
Функции патрубка задвижки
Основная функция патрубка – обеспечение герметичного соединения задвижки с трубопроводом. Это предотвращает утечки рабочей среды и обеспечивает надежную работу всей системы. Кроме того, патрубок способствует равномерному распределению давления внутри задвижки, что предотвращает ее преждевременный износ и повреждения. Правильно подобранный и установленный патрубок гарантирует долговечность и бесперебойную работу всей системы трубопровода.
Типы патрубков задвижек
Существует несколько типов патрубков, которые классифицируются по различным параметрам. Один из ключевых параметров – это способ соединения с трубопроводом. Патрубки могут быть сварными, фланцевыми или резьбовыми. Сварные патрубки обеспечивают наиболее прочное и герметичное соединение, фланцевые – более удобны для монтажа и демонтажа, а резьбовые – подходят для трубопроводов меньшего диаметра.
Материал патрубков
Выбор материала патрубка зависит от свойств рабочей среды и условий эксплуатации. Наиболее распространенные материалы – это чугун, сталь (как углеродистая, так и легированная), латунь и бронза. Стальные патрубки обладают высокой прочностью и устойчивостью к коррозии, чугунные – более доступны по цене, но менее прочны. Латунные и бронзовые патрубки применяются в системах с неагрессивной рабочей средой.

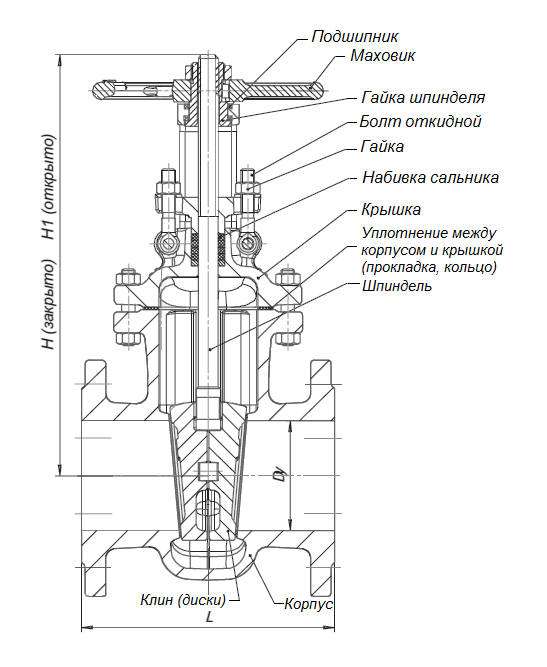

Конструкция патрубка задвижки
Конструкция патрубка достаточно проста, но от ее качества зависит надежность всей задвижки. Он обычно представляет собой цилиндрическую трубу с определенными размерами, соответствующими диаметру трубопровода и присоединительным размерам задвижки. В зависимости от типа соединения, на патрубке могут быть предусмотрены фланцы, резьба или специальные элементы для сварки. Важно отметить, что внутренняя поверхность патрубка должна быть гладкой, чтобы минимизировать потери давления и обеспечить беспрепятственное движение рабочей среды.
Монтаж и обслуживание патрубков
Монтаж патрубков зависит от типа соединения. Сварные патрубки требуют специальных сварочных работ, фланцевые – установки фланцевых соединений с использованием прокладок, а резьбовые – нарезания резьбы и герметизации резьбовых соединений. Правильный монтаж гарантирует герметичность и надежность соединения. Обслуживание патрубков заключается в периодической проверке на наличие повреждений и утечек. При обнаружении дефектов, патрубок следует заменить.
Влияние патрубка на работу задвижки
Патрубок, несмотря на свою кажущуюся простоту, играет ключевую роль в работе задвижки. Его правильный подбор и монтаж гарантируют надежную работу всей системы. Неправильно подобранный или поврежденный патрубок может привести к утечкам, снижению пропускной способности трубопровода и даже к поломке задвижки. Поэтому выбору и установке патрубка следует уделять особое внимание.
Разнообразие конструкций задвижек и их патрубков
Задвижки бывают разных типов: клиновые, параллельные, шиберные. Каждый тип имеет свои особенности конструкции, и, соответственно, патрубки к ним также могут отличаться. Например, патрубки для клиновых задвижек могут иметь специфическую форму для обеспечения правильного прилегания клина к седлу. Выбор патрубка должен строго соответствовать типу задвижки.
Материалы для изготовления патрубков и их свойства
- Чугун: Доступный, но менее прочный и устойчивый к коррозии, чем сталь. Подходит для систем с низким давлением и неагрессивной средой.
- Сталь (углеродистая и легированная): Высокая прочность, устойчивость к коррозии (особенно легированная сталь). Подходит для систем с высоким давлением и агрессивными средами.
- Латунь и бронза: Высокая коррозионная стойкость, хорошая пластичность. Подходят для систем с неагрессивной средой и умеренным давлением.
- Нержавеющая сталь: Максимальная коррозионная стойкость, высокая прочность. Используется в самых требовательных условиях.
Проверка состояния патрубка и признаки неисправности
Регулярная проверка состояния патрубка – залог надежной работы задвижки. Признаки неисправности могут включать в себя: появление трещин, деформацию, коррозию, утечки рабочей среды в местах соединения патрубка с задвижкой или трубопроводом. Обнаружение любых из этих признаков требует немедленной замены патрубка.
Выбор патрубка: важные факторы
При выборе патрубка необходимо учитывать несколько важных факторов: тип задвижки, диаметр трубопровода, материал патрубка (в зависимости от рабочей среды), тип соединения (сварное, фланцевое, резьбовое), рабочее давление и температура. Неправильный выбор патрубка может привести к серьезным проблемам и поломкам в системе.
Безопасность при работе с патрубками
Работа с патрубками, особенно сварными, требует соблюдения мер безопасности. Необходимо использовать средства индивидуальной защиты: специальную одежду, перчатки, защитные очки и респираторы. Следует строго соблюдать правила техники безопасности при сварке и монтаже.
- Правильный выбор патрубка – залог долговечности системы.
- Регулярный осмотр предотвращает аварии.
- Знание материала патрубка критично для безопасности.
