Математическое моделирование доменного процесса

Математическое моделирование доменного процесса – это сложная‚ но крайне важная задача‚ позволяющая оптимизировать работу металлургических предприятий․ Этот процесс включает в себя не только физико-химические превращения‚ происходящие внутри доменной печи‚ но и множество взаимосвязанных параметров‚ влияющих на конечный результат – получение качественного чугуна․ Эффективное моделирование позволяет снизить затраты‚ повысить производительность и улучшить экологические показатели производства‚ что делает его незаменимым инструментом для современной металлургии․ В этой статье мы подробно рассмотрим различные аспекты математического моделирования доменного процесса‚ начиная от теоретических основ и заканчивая практическими примерами применения․

Основы Математического Моделирования Доменного Процесса

Доменный процесс – это сложный технологический процесс восстановления железа из железной руды с использованием кокса‚ флюса и дутья․ Математическое моделирование позволяет описать и прогнозировать поведение этого процесса‚ оптимизировать параметры и режимы работы доменной печи․ Основные этапы математического моделирования включают:

• Определение целей и задач моделирования․
• Разработку математической модели‚ описывающей основные физико-химические процессы․
• Реализацию модели в виде компьютерной программы․
• Верификацию и валидацию модели на основе экспериментальных данных․
• Использование модели для оптимизации процесса․

Физико-химические процессы в доменной печи

В доменной печи происходят различные физико-химические процессы‚ такие как:

• Нагрев и сушка шихты․
• Восстановление оксидов железа (Fe₂O₃‚ Fe₃O₄‚ FeO) до металлического железа․
• Науглероживание железа (образование чугуна)․
• Образование шлака․
• Горение кокса и образование газов (CO‚ CO₂‚ N₂)․

Математическая модель должна учитывать эти процессы и их взаимосвязь; Важно учитывать теплообмен‚ массообмен и химические реакции‚ происходящие в различных зонах печи․

Математическое описание процессов

Математическое описание доменного процесса включает в себя систему дифференциальных уравнений‚ описывающих изменение температуры‚ концентрации веществ и скорости реакций в различных точках печи․ Эти уравнения основываются на законах сохранения массы‚ энергии и импульса‚ а также на кинетических закономерностях химических реакций․

Примеры уравнений:

• Уравнение теплового баланса: описывает изменение температуры в различных зонах печи․
• Уравнение материального баланса: описывает изменение концентрации различных веществ (Fe‚ C‚ O‚ Si‚ Mn и др․)․
• Уравнение кинетики химических реакций: описывает скорость восстановления оксидов железа‚ науглероживания железа и других реакций․

Для решения этих уравнений используются численные методы‚ такие как метод конечных элементов‚ метод конечных разностей и метод контрольного объема․

Разработка Математической Модели Доменного Процесса

Разработка математической модели доменного процесса – это многоэтапный процесс‚ требующий глубоких знаний в области металлургии‚ математики и программирования․ Рассмотрим основные этапы разработки модели․

Определение целей и задач моделирования

Первый этап – это четкое определение целей и задач моделирования․ Что мы хотим узнать с помощью модели? Какие параметры процесса мы хотим оптимизировать? Например‚ мы можем хотеть:

• Оптимизировать расход кокса․
• Повысить производительность печи․
• Снизить содержание вредных примесей в чугуне․
• Оптимизировать распределение температуры в печи․

Четкое определение целей позволит нам выбрать наиболее подходящую структуру модели и необходимые параметры․

Создание концептуальной модели

Концептуальная модель – это упрощенное представление доменного процесса‚ которое отражает основные физико-химические явления и их взаимосвязь․ На этом этапе определяются основные зоны печи (верхняя‚ средняя‚ нижняя)‚ рассматриваются основные потоки материалов и энергии‚ а также выделяются ключевые химические реакции․

Пример концептуальной модели:

1. Загрузка шихты (железная руда‚ кокс‚ флюс) в верхнюю часть печи․
2. Нагрев и сушка шихты под действием восходящих газов․
3. Восстановление оксидов железа в средней части печи․
4. Науглероживание железа в нижней части печи․
5. Образование шлака и его отделение от чугуна․
6. Выпуск чугуна и шлака из нижней части печи․
7. Горение кокса в нижней части печи и образование газов (CO‚ CO₂‚ N₂)․

Разработка математической модели

На этом этапе концептуальная модель преобразуется в математическую модель‚ состоящую из системы дифференциальных уравнений․ Для каждой зоны печи записываются уравнения теплового и материального баланса‚ а также уравнения кинетики химических реакций․ Необходимо учитывать следующие факторы:

• Теплопроводность и теплоемкость материалов․
• Коэффициенты теплоотдачи между газом и твердыми материалами․
• Энтальпии реакций․
• Скорости химических реакций․
• Вязкость и плотность газов и жидкостей․
• Проницаемость шихты для газов․

Математическая модель может быть одномерной‚ двухмерной или трехмерной‚ в зависимости от требуемой точности и сложности․ Одномерные модели проще в реализации‚ но они не учитывают радиальное распределение параметров․ Трехмерные модели более точны‚ но требуют больших вычислительных ресурсов․

Реализация модели в виде компьютерной программы

Математическая модель реализуется в виде компьютерной программы с использованием специализированных программных пакетов‚ таких как:

• MATLAB
• ANSYS Fluent
• COMSOL Multiphysics
• OpenFOAM

Программа должна позволять задавать параметры процесса (состав шихты‚ расход дутья‚ температуру дутья и др․)‚ решать систему уравнений и визуализировать результаты (распределение температуры‚ концентрации веществ‚ скорости реакций)․

Верификация и валидация модели

Верификация – это проверка правильности реализации математической модели и компьютерной программы․ Валидация – это проверка соответствия результатов моделирования реальным данным‚ полученным на действующей доменной печи․ Для верификации и валидации используются экспериментальные данные‚ такие как:

• Температура газов и твердых материалов в различных зонах печи․
• Состав газов․
• Состав чугуна и шлака․
• Расход кокса․
• Производительность печи․

Если результаты моделирования существенно отличаются от реальных данных‚ необходимо внести корректировки в математическую модель или программу․

Применение Математического Моделирования Доменного Процесса

Математическое моделирование доменного процесса имеет широкое применение в металлургической промышленности․ Оно позволяет решать различные задачи‚ связанные с оптимизацией работы доменной печи‚ повышением качества чугуна и снижением затрат․

Оптимизация параметров процесса

С помощью математической модели можно оптимизировать различные параметры процесса‚ такие как:

• Состав шихты (соотношение железной руды‚ кокса и флюса)․
• Расход дутья․
• Температура дутья․
• Распределение дутья по фурмам․
• Влажность дутья․
• Давление в печи․

Оптимизация параметров позволяет снизить расход кокса‚ повысить производительность печи и улучшить качество чугуна․

Прогнозирование поведения процесса

Математическая модель позволяет прогнозировать поведение доменного процесса при различных условиях․ Это особенно важно при изменении состава шихты‚ качества кокса или других факторов․ Прогнозирование позволяет избежать аварийных ситуаций и обеспечить стабильную работу печи․

Разработка новых технологий

Математическое моделирование используется для разработки новых технологий доменного производства‚ таких как:

• Вдувание пылеугольного топлива (ПУТ)․
• Использование кислородного дутья․
• Предварительное восстановление железной руды․
• Утилизация тепла отходящих газов․

Моделирование позволяет оценить эффективность новых технологий и оптимизировать параметры их внедрения․

Обучение персонала

Математические модели используются для обучения персонала доменных цехов․ Они позволяют моделировать различные ситуации и обучать операторов правильным действиям в случае отклонений от нормального режима работы․

Примеры Практического Применения

Рассмотрим несколько примеров практического применения математического моделирования доменного процесса․

Оптимизация вдувания пылеугольного топлива (ПУТ)

Вдувание ПУТ позволяет снизить расход кокса и повысить производительность печи․ Однако‚ чрезмерное вдувание ПУТ может привести к снижению температуры в нижней части печи и ухудшению качества чугуна․ Математическая модель позволяет оптимизировать количество ПУТ‚ обеспечивая максимальную экономию кокса без ухудшения качества чугуна․

Пример:

На одной из доменных печей с помощью математической модели было оптимизировано вдувание ПУТ․ В результате расход кокса снизился на 10%‚ а производительность печи увеличилась на 5%․ Содержание вредных примесей в чугуне осталось на прежнем уровне․

Оптимизация состава шихты

Состав шихты оказывает существенное влияние на работу доменной печи․ Математическая модель позволяет оптимизировать соотношение железной руды‚ кокса и флюса‚ обеспечивая максимальную производительность и минимальный расход кокса․

Пример:

На другой доменной печи с помощью математической модели был оптимизирован состав шихты․ В результате расход кокса снизился на 8%‚ а производительность печи увеличилась на 3%․ Качество чугуна улучшилось за счет снижения содержания серы․

Разработка системы управления доменной печью

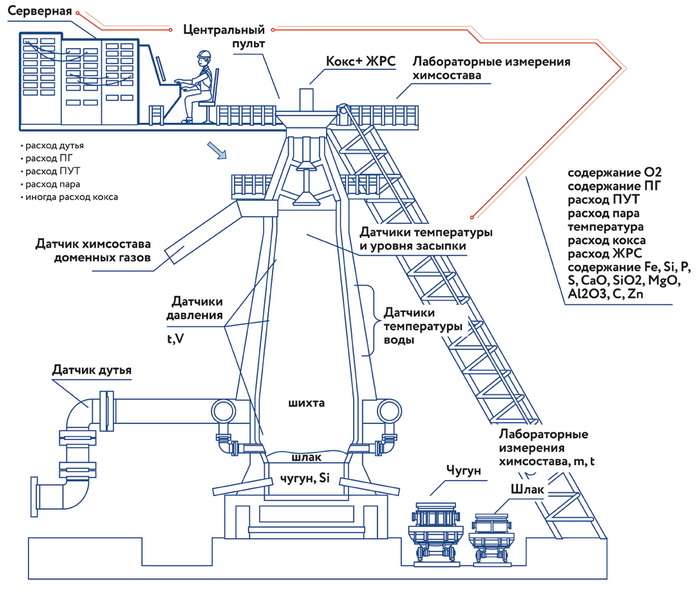

Математическая модель может быть использована для разработки системы управления доменной печью в реальном времени․ Система управления получает данные о параметрах процесса (температура‚ состав газов‚ давление и др․) и на основе математической модели рассчитывает оптимальные управляющие воздействия (расход дутья‚ температура дутья и др․)․ Такая система позволяет поддерживать стабильную работу печи и избегать аварийных ситуаций․

Пример:

На одной из доменных печей была внедрена система управления‚ разработанная на основе математической модели․ В результате стабильность работы печи повысилась‚ количество аварийных остановок снизилось‚ а производительность печи увеличилась на 2%․

Математическое моделирование доменного процесса – это мощный инструмент для оптимизации работы металлургических предприятий․ Оно позволяет снизить затраты‚ повысить производительность‚ улучшить качество продукции и снизить негативное воздействие на окружающую среду․
